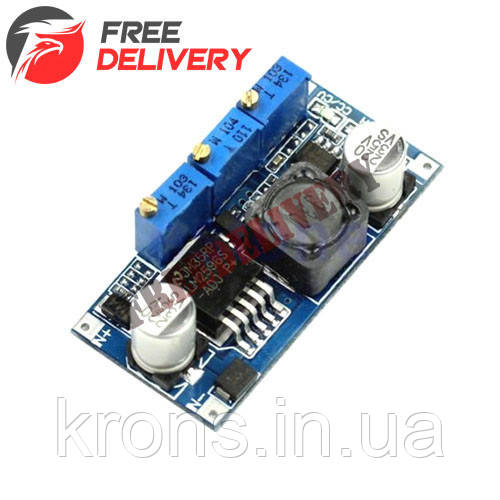

Понижувальний перетворювач напруги LM2596S CC/CV 5–35В → 1–30В

LM2596S CC/CV — регульований понижувальний DC-DC перетворювач для отримання стабільної напруги від джерела з вищою напругою.

На відміну від простих Step-Down модулів, ця версія підтримує два режими регулювання: CV (Constant Voltage) — стабілізація напруги та CC (Constant Current) — обмеження струму.

Це дозволяє використовувати модуль не тільки для живлення електроніки, а й у задачах, де потрібно встановити максимальний струм: заряджання сумісних акумуляторів, живлення світлодіодів, лабораторні DIY-блоки живлення та інші електронні проєкти.

Вихідна напруга та обмеження струму налаштовуються окремими багатооборотними потенціометрами.

Характеристики

• Мікросхема: LM2596S
• Тип: DC-DC Step-Down / Buck
• Режими стабілізації: CC / CV
• Вхідна напруга: 5–35 В DC
• Вихідна напруга: 1–30 В DC
• Максимальний вихідний струм: 3 A (при понад 15 Вт потрібно тепловідведення)
• Вихідна напруга: регульована
• Обмеження струму: регульоване
• Регулювання: багатооборотні потенціометри
• Призначення: пониження напруги, стабілізація напруги та обмеження струму
• Можливість використання для заряджання АКБ: так, за умови правильного налаштування та сумісності з типом акумулятора

Переваги

✔ Окреме регулювання напруги та струму CC/CV — можна не тільки отримати потрібну напругу, але й встановити максимальний струм для навантаження.

✔ Плавне регулювання виходу 1–30 В — один модуль можна налаштовувати під різне низьковольтне обладнання замість використання декількох блоків живлення.

✔ Режим обмеження струму CC — корисний для заряджання сумісних акумуляторів, роботи зі світлодіодами та захисту навантаження від надмірного струму.

✔ Багатооборотні потенціометри — дозволяють точніше виставити необхідні параметри за мультиметром.

✔ Компактна конструкція — зручно вбудовувати в саморобні блоки живлення, зарядні пристрої, автомобільну електроніку та DIY-проєкти.

✔ Пониження від джерел до 35 В — дозволяє отримати необхідну нижчу напругу від акумулятора, блока живлення або іншого DC-джерела.

Часті запитання

❓ У чому різниця між звичайним LM2596 і цією версією CC/CV?

Звичайні модулі LM2596 найчастіше дозволяють регулювати тільки вихідну напругу.

У версії CC/CV окремо встановлюється вихідна напруга (CV) та максимальний струм (CC). Наприклад, можна виставити 14,4 В і одночасно обмежити струм заряджання до потрібного значення.

Саме наявність регулювання струму робить цей модуль цікавішим для заряджання акумуляторів, живлення потужних світлодіодів та лабораторних джерел живлення.

❓ Що означають CC і CV?

CV (Constant Voltage) — режим стабілізації напруги. Модуль намагається підтримувати встановлену вихідну напругу.

CC (Constant Current) — режим стабілізації/обмеження струму. Якщо навантаження намагається споживати більше встановленого значення, модуль обмежує струм.

Під час заряджання акумулятора модуль може спочатку працювати в режимі CC, а при наближенні до встановленої напруги перейти в CV.

❓ Як правильно налаштувати напругу та струм перед підключенням акумулятора?

Спочатку не підключайте акумулятор.

1. Подайте живлення на вхід модуля.

2. Мультиметром виміряйте вихідну напругу.

3. Потенціометром CV встановіть потрібну кінцеву напругу.

4. Для налаштування CC підключіть відповідне тестове навантаження/амперметр і встановіть необхідне обмеження струму.

5. Ще раз перевірте параметри мультиметром.

6. Тільки після цього підключайте акумулятор із правильною полярністю.

Особливо важливо не підключати АКБ до неналаштованого модуля.

❓ Чи можна заряджати автомобільний свинцевий акумулятор 12 В?

Технічно модуль CC/CV можна використовувати для заряджання свинцевого АКБ, якщо правильно встановити напругу та обмеження струму.

Але потрібно враховувати ємність акумулятора та потужність самого модуля. Для великого автомобільного АКБ це буде малопотужне рішення з невисоким струмом заряджання, а не заміна повноцінного потужного автомобільного зарядного пристрою.

❓ Чи можна заряджати Li-ion акумулятори 18650?

CC/CV є частиною алгоритму заряджання Li-ion, але з літієвими акумуляторами потрібно бути особливо уважним.

Необхідно точно встановити кінцеву напругу відповідно до кількості послідовно з'єднаних елементів та безпечний струм заряджання. Для акумуляторних збірок також потрібен відповідний захист/BMS.

Якщо немає досвіду роботи з Li-ion, безпечніше використовувати спеціалізований зарядний контролер для конкретного типу та кількості елементів.

❓ Чи можна зарядити акумулятор 12 В від блока живлення 12 В?

Як правило, ні. LM2596S є понижувальним, а не підвищувальним перетворювачем.

Для заряджання 12-вольтового акумулятора потрібна напруга вище його номінальних 12 В, а LM2596S не може зробити з 12 В, наприклад, 14 В.

Тому на вході повинна бути достатньо вища напруга з урахуванням падіння на самому перетворювачі.

❓ Чи можна з 24 В зробити 12 В для автомобільної електроніки?

Так, якщо споживання підключеного обладнання знаходиться в допустимих межах модуля. Це типовий сценарій використання понижувального DC-DC перетворювача.

Перед підключенням потрібно виставити потрібну напругу мультиметром.

❓ Чому кручу потенціометр, а значення майже не змінюється?

Встановлені багатооборотні потенціометри. Для помітної зміни параметра іноді потрібно зробити багато повних обертів.

Тому відсутність реакції після одного-двох обертів не обов'язково означає несправність модуля.

❓ Чому модуль не видає встановлену напругу під навантаженням?

Причиною може бути:

• спрацювання встановленого обмеження струму CC;

• недостатня потужність джерела живлення;

• занадто велике навантаження;

• перегрів модуля;

• недостатня різниця між вхідною та необхідною вихідною напругою.

Спочатку перевірте, чи не встановлений CC на занадто низьке значення.

❓ Чи можна використовувати модуль як простий лабораторний блок живлення?

Так. Разом із відповідним DC-блоком живлення, корпусом, вольтметром/амперметром та клемами на основі такого модуля можна зробити просте регульоване джерело живлення для DIY та ремонтних робіт.

Це не заміна повноцінному лабораторному БЖ, але для багатьох нескладних задач можливості CC/CV дуже зручні.

❓ Чи можна підключати навантаження з таким самим струмом, як максимально заявлений для модуля?

Для тривалої роботи краще залишати запас. Максимальні значення для компактних DC-DC модулів зазвичай досягаються за сприятливих умов, а при великому струмі компоненти суттєво нагріваються.

Якщо модуль працює з високим навантаженням тривалий час, варто забезпечити додаткове охолодження.
