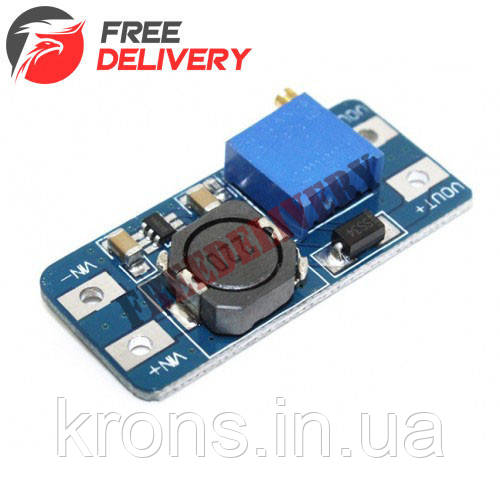

Перетворювач напруги підвищуючий MT3608 2-24 на 5-28В, 2А

Підвищувальний перетворювач напруги MT3608 2–24В → 5–28В, до 2А

MT3608 — компактний підвищувальний DC-DC перетворювач напруги для живлення електронних пристроїв від джерела з нижчою напругою. Модуль дозволяє підвищити вхідну напругу в діапазоні приблизно 2–24 В до необхідного вихідного значення в межах 5–28 В.

Регулювання вихідної напруги здійснюється за допомогою багатооборотного потенціометра, що дозволяє точно налаштувати потрібне значення під конкретний пристрій.

Модуль MT3608 часто використовують у DIY-проєктах, портативній електроніці, живленні світлодіодів, Arduino, датчиків, роутерів, невеликих підсилювачів, зарядних пристроїв та інших електронних конструкцій.

Характеристики

• Модель: MT3608
• Тип: підвищувальний DC-DC перетворювач
• Вхідна напруга: 2–24 В DC
• Вихідна напруга: 5–28 В DC
• Максимальний вихідний струм: до 2 А
• Регулювання напруги: потенціометр
• Тип перетворення: Step-Up / Boost
• Призначення: підвищення постійної напруги

Переваги

✔ Широкий діапазон вхідної напруги — можна використовувати модуль з акумуляторами, блоками живлення та іншими джерелами різної напруги.

✔ Регульований вихід 5–28 В — один модуль можна налаштувати під різні електронні пристрої без заміни блока живлення.

✔ Компактний розмір — зручно вбудовувати у павербанки, DIY-проєкти, портативну електроніку та невеликі корпуси.

✔ Багатооборотний потенціометр — дозволяє точніше виставити потрібну вихідну напругу.

✔ Вихідний струм до 2 А — підходить для живлення багатьох малопотужних електронних пристроїв і модулів.

Часті запитання

❓ Чи може MT3608 знижувати напругу?

Ні. Це тільки підвищувальний перетворювач. Вихідна напруга повинна бути вищою за вхідну. Якщо потрібно знижувати напругу, необхідний Step-Down модуль, наприклад LM2596.

❓ Чому на виході спочатку майже така сама напруга, як на вході?

Перед першим використанням потрібно відрегулювати потенціометр. У багатьох модулях для помітної зміни напруги ручку необхідно прокрутити декілька або навіть десятки обертів.

❓ Як правильно налаштувати вихідну напругу?

Підключіть джерело живлення до входу IN+/IN-, під'єднайте мультиметр до OUT+/OUT- і повільно обертайте потенціометр до потрібного значення. Навантаження бажано підключати вже після налаштування.

❓ Чи можна від акумулятора 3,7 В отримати 5 В?

Так. Це один із типових сценаріїв використання MT3608 — підвищення напруги Li-ion акумулятора 3,7 В до 5 В для живлення електроніки.

❓ Чи можна з 5 В отримати 12 В?

Так, якщо споживана потужність підключеного пристрою не перевищує можливостей модуля та джерела живлення.

❓ Чи дійсно модуль може постійно видавати 2 А?

2 А — це максимальне значення за сприятливих умов. Реальний допустимий струм залежить від різниці між вхідною та вихідною напругою, охолодження, якості живлення та тривалості роботи. Для тривалої роботи краще мати запас по потужності.

❓ Чому при підключенні навантаження падає вихідна напруга?

Найчастіші причини — недостатній струм джерела живлення, занадто велике навантаження або надто велика різниця між вхідною та вихідною напругою. У такому випадку потрібно зменшити навантаження або використовувати потужніше джерело живлення.

❓ Чи можна підключити акумулятор 18650?

Так. MT3608 часто використовують разом із Li-ion акумуляторами 18650 для отримання 5 В, 9 В, 12 В та інших підвищених напруг.

❓ Чи має модуль захист від переполюсовки?

Зазвичай ні. Потрібно уважно дотримуватися полярності IN+/IN- та OUT+/OUT-. Неправильне підключення може пошкодити модуль.

❓ Чи можна використовувати MT3608 як зарядний пристрій для Li-ion акумулятора?

Сам по собі — ні. MT3608 регулює напругу, але не забезпечує правильний алгоритм заряджання Li-ion батарей. Для зарядки потрібен спеціальний контролер, наприклад TP4056, який також можна придбати в нас тут
