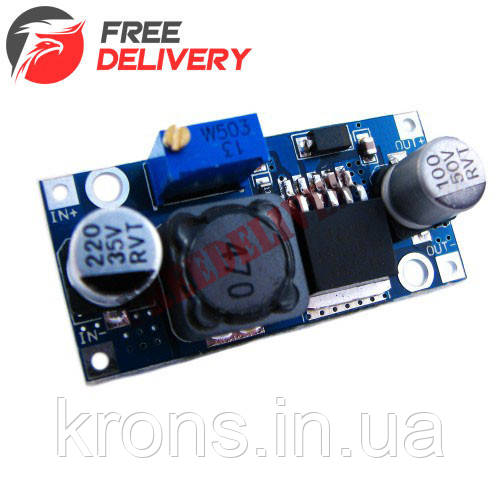

Підвищувальний перетворювач напруги XL6009 3–32В → до 35В, 20Вт

XL6009 — компактний регульований DC-DC Step-Up перетворювач, призначений для підвищення постійної напруги від акумуляторів, блоків живлення та інших DC-джерел.

Модуль дозволяє отримати вищу вихідну напругу, ніж подається на його вхід. Потрібне значення налаштовується за допомогою багатооборотного потенціометра на платі.

XL6009 можна використовувати в DIY-проєктах, автомобільній електроніці, системах живлення, з акумуляторами 18650, Arduino, світлодіодними модулями, підсилювачами та іншою електронікою.

Максимальна потужність модуля становить до 20 Вт, однак реальна допустима потужність залежить від вхідної та вихідної напруги, струму навантаження, якості джерела живлення та охолодження.

Характеристики

• Мікросхема: XL6009
• Тип: DC-DC підвищувальний перетворювач
• Тип перетворення: Step-Up / Boost
• Вхідна напруга: 3–32 В DC
• Вихідна напруга: до 35 В DC
• Максимальна потужність: до 20 Вт
• Максимальний струм: 4 А (в LM2577 – 3 А)
• Частота перетворення: до 400 КГц (в LM2577 – до 50 КГц)
• ККД: до 94%
• Вихідна напруга: регульована
• Регулювання: багатооборотний потенціометр
• Призначення: підвищення постійної напруги

Переваги

✔ Підвищення напруги від низьковольтних джерел — дозволяє живити пристрій з вищою робочою напругою від акумулятора або наявного блока живлення.

✔ Регульований вихід — один модуль можна налаштувати для різних задач, не купуючи окремий перетворювач під кожну напругу.

✔ Потужність до 20 Вт — підходить для більш вимогливих навантажень, ніж мініатюрні малопотужні Step-Up модулі.

✔ Багатооборотний потенціометр — дозволяє плавно й досить точно виставити необхідну напругу за мультиметром.

✔ Компактна відкрита плата — модуль легко вбудувати всередину готового пристрою, блока живлення або власного електронного проєкту.

✔ Широкий вибір сценаріїв живлення — підходить для акумуляторних збірок, автомобільних 12-вольтових систем, портативної електроніки та DIY-конструкцій.

Часті запитання

❓ Чи може XL6009 знижувати напругу?

Ні. Ця версія модуля є Step-Up (Boost) перетворювачем і призначена для підвищення напруги. Наприклад, можна перетворити 5 В у 12 В, але не 12 В у 5 В.

Якщо потрібно знижувати напругу, необхідний Step-Down перетворювач.

❓ Чи можна з 5В отримати 12В?

Так. Це типовий сценарій використання XL6009. Однак потрібно враховувати не тільки напругу, а й необхідну потужність навантаження.

При підвищенні напруги вихідний струм буде меншим за струм, який модуль споживає від джерела живлення.

❓ Чи можна з 12 В отримати 24 В?

Так, якщо потужність підключеного обладнання знаходиться в допустимих межах модуля.

Наприклад, пристрій 24В × 0,5А споживає приблизно 12Вт. З урахуванням втрат перетворювачу на вході 12 В знадобиться струм понад 1 А.

Тому джерело живлення також повинно мати достатній запас потужності.

❓ Чому при підключенні навантаження напруга падає?

Найчастіше причина одна з таких:

• джерело живлення не забезпечує необхідний струм;

• навантаження споживає занадто велику потужність;

• занадто велика різниця між вхідною та вихідною напругою;

• модуль перегрівається;

• використовуються занадто тонкі або довгі дроти.

Якщо без навантаження встановлено, наприклад, 24 В, а після підключення пристрою напруга суттєво падає — насамперед потрібно перевірити його споживану потужність і можливості джерела живлення.

❓ Чи можна використовувати XL6009 з одним акумулятором 18650 3,7 В?

Так, за умови, що напруга акумулятора знаходиться в робочому діапазоні модуля.

Але важливо враховувати струм. Наприклад, якщо з 3,7 В потрібно отримати значно вищу напругу при великому навантаженні, струм від акумулятора може бути в декілька разів більшим за вихідний.

Тому потрібен акумулятор, здатний безпечно забезпечувати необхідний струм.

❓ Чи можна використовувати модуль в автомобілі — наприклад, отримати 24 В із 12 В?

Так. XL6009 можна використовувати для живлення малопотужного обладнання з напругою вище бортових 12 В.

Перед підключенням обов'язково потрібно перевірити споживану потужність пристрою. Для потужного обладнання автомобіля модуль на 20 Вт не підійде.

❓ Чому потенціометр кручу, а напруга не змінюється?

На модулі встановлений багатооборотний потенціометр. Для помітної зміни вихідної напруги іноді потрібно зробити багато повних обертів регулятора.

Тому це не обов'язково означає несправність модуля.

Найзручніше підключити мультиметр до виходу та обертати потенціометр, контролюючи показання.

❓ Як правильно налаштувати модуль перед підключенням пристрою?

Спочатку підключіть джерело живлення до входу модуля та мультиметр до виходу. Потенціометром встановіть необхідну вихідну напругу.

Тільки після перевірки мультиметром рекомендується підключати обладнання. Це особливо важливо для електроніки, яку можна пошкодити завищеною напругою.

❓ Чи справді можна постійно використовувати всі 20 Вт?

20 Вт слід сприймати як максимальне значення за відповідних умов, а не як рекомендовану потужність для безперервної роботи в будь-якому режимі.

При високому навантаженні мікросхема та інші компоненти нагріваються. Для тривалої роботи краще залишати запас по потужності та забезпечити нормальне охолодження.

❓ Чи має модуль захист від переполюсовки?

На типових платах XL6009 не слід розраховувати на захист від неправильного підключення. Перед подачею живлення обов'язково перевірте полярність входу та виходу.

Переполюсовка може пошкодити перетворювач.

❓ Чи можна використовувати XL6009 як зарядний пристрій для акумулятора?

Не як універсальний зарядний пристрій. XL6009 регулює напругу, але заряджання Li-ion, LiFePO4 та інших акумуляторів потребує правильного алгоритму контролю струму та напруги.

Для заряджання акумуляторів краще використовувати спеціалізований контролер, призначений для відповідного типу батареї.

❓ Що краще вибрати — XL6009 чи MT3608?

Обидва модулі підвищують напругу, але орієнтовані на дещо різні задачі.

MT3608 — дуже компактний варіант для невеликих навантажень, портативної електроніки та проєктів, де критичний розмір плати.

XL6009 — доцільніше вибирати, коли потрібен більший запас по потужності або робота з вищими вхідними напругами.

У будь-якому випадку вибирати модуль потрібно за необхідною вхідною напругою, вихідною напругою та реальною потужністю навантаження, а не лише за максимальним струмом у назві.
