Векторний аналізатор ланцюгів 100 кГц-5.3ГГц, генератор сигналів TinySA Ultra
- Немає в наявності
- Код: 6970
6 380 ₴
+380 (95) 949-37-39
- +380 (68) 949-37-39
- +380 (73) 949-37-39
повернення товару протягом 14 днів за рахунок покупця
Опис
Характеристики
Інформація для замовлення
TinySA Ultra — продовження розвитку лінійки відомого та компактного векторного аналізатора TinySA. Нова модель працює в надширокому діапазоні частот і дає змогу спостерігати й виявляти радіосигнали практично будь-якого радіопристрою. Прилад має великий резистивний сенсорний дисплей, а ємний акумулятор забезпечить тривалий час автономної роботи.
Характеристики аналізатора спектра:
- Частотний діапазон: від 100 кГц до 800 МГц у звичайному режимі та до 5.3 ГГц у режимі Ultra
- Вхідний опір: 50 Ом (коли атенюатор увімкнений на 10 дБ або більше)
- Регульований ручний або автоматичний вхідний атенюатор сигналів із діапазоном від 0 до 31 дБ із кроком 1 дБ
- Максимальний вхідний рівень сигналів +10 дБм із вимкненим атенюатором
- Максимальний короткочасний рівень: +20 дБм з увімкненим атенюатором 30 дБм
- Рекомендована максимальна вхідна потужність: +5 дБм з атенюатором, що працює в автоматичному режимі
- Точка компресії в 1 дБ на -1дБм з вимкненим атенюатором
- Роздільна здатність детектора потужності: 0.5 дБ (лінійність залежно від частоти +/-2 дБ)
- Абсолютна точність детектора рівня потужності після калібрування: +/-2 дБ
- Вбудований МШУ на 20 дБ LNA з рівнем шуму 5 дБ
- Найнижчий помітніший сигнал без LNA на частоті 30 МГц у разі використання смуги пропускання з роздільною здатністю 30 кГц -102 дБм
- Найнижчий помітніший сигнал з LNA на частоті 30 МГц у разі використання смуги пропускання роздільної здатності 200 Гц-145 дБм
- Фазовий шум — 90 дБ/Гц на зміщенні 100 кГц і -120 дб/Гц на зміщення 1 МГц
- Динамічний діапазон під час використання смуги пропускання з роздільною здатністю 30 кГц 70 дБ
- Роздільні фільтри: 0.2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц
- Роздільна здатність сканування: 51, 101, 145, 290 або 450 точок
- Швидкість сканування: понад 1000 точок на секунду
- Вихід на навушники для прослуховування демодульованого сигналу
Характеристики генератора сигналів:
- Синусоїдний сигнал із рівнем гармонік менш ніж -40 Дб у діапазоні від 100 кГц до 800 МГц
- Рівень вихідного сигналу з кроком 1 дБ: в діапазоні від -113 дБм до -18 дБм
- Точність вихідного рівня +/- 2 дБ до 800 МГц у діапазоні від -72 дБм до -18 дБм, менша точність нижча за -72 дБм, менша точність нижча за -110 дБм
- Діапазон частот від 44 Гц до 800 МГц
- Окремі параметри за модулювальним сигналом для AM і FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або режим ГКЧ у вибраному діапазоні
- Глибина модуляції AM від 10% до 100%
- Девізація частоти FM від 1 кГц до 300 кГц
- Калібрувальний генератор: генератор меандра з рівнем виходу — 35.6 дБм. Під'єднується до виходу CAL. Частоти фіксовані 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц
- Сенсорний резистивний кольоровий дисплей, діагоналлю 4
- Роз'єм для карт пам'яті MicroSD
- Вбудований акумулятор ємністю 3000 мА·год. Заряджання через роз'єм USB Type-C
- Матеріал корпусу: пластик
- Розміри: 11.5 x 7.2 x 2.3 см
- Вага комплекту: 360 г

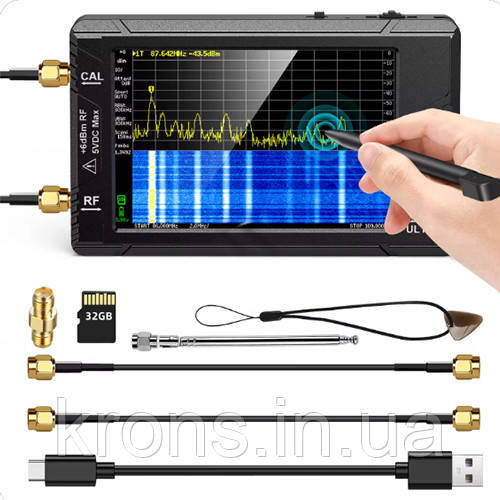

- Комплектація: векторний аналізатор TinySA Ultra, телескопічна SMA-антена, два SMA-кабелі, кабель USB Type-C, пластиковий стилус.
Основні | |
---|---|
Країна виробник | Китай |
Стан | Новий |
Одиниці виміру частоти | Гц, МГц, кГц |
Мінімальний діапазон частот | 44 |
Максимальний діапазон частот | 800 |
Загальні | |
Живлення | Акумулятор |
Гарантійний термін | 1 міс |
- Ціна: 6 380 ₴
