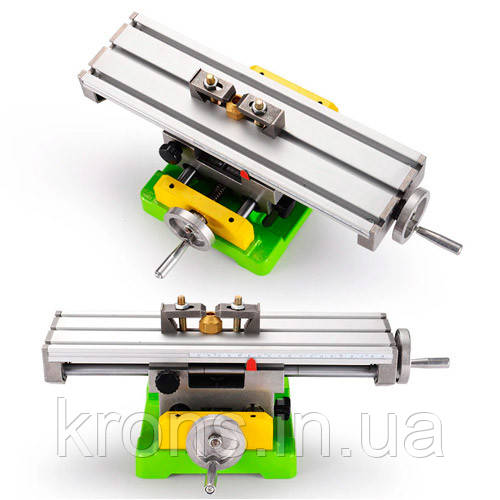

Результатний стіл BG-6350 350x100 мм для свердлильного фрезерного верстата
- Немає в наявності
- Код: 6844
3 833,80 ₴
- +380 (68) 949-37-39
- +380 (73) 949-37-39
Результатний стіл — механічне пристосування, призначене для точного переміщення робочого інструмента за заданою траєкторією щодо оброблюваної деталі. Має явну перевагу перед тисками — можливість поперечного та поздовжнього переміщення робочої поверхні та закріпленої заготовки.
Більш вдосконалений і посилений аналог моделі BG-6330, до того ж ця модель вважається найближчою до промислового аналога. На відміну від двох попередніх моделей, BG-6350 має по дві напрямні на кожен напрямок (вздовж і поперек). Завдяки чому конструкція стійкіша до виникнення небажаних люфтів.
Робоча поверхня виготовлена з алюмінію, регулювання положення здійснюється за допомогою обертання ходових гвинтів. На маховики нанесена міліметрова розмітка з ціною поділу 0.05 мм, а один повний оберт маховика становить 1.5 мм. Чавунна основа має 4 пази для кріплення координатного стола до основи свердлильного верстата.
Також виробник додав систему фіксації робочої поверхні, рухому міліметрову лінійку з бігунком для ще точнішого та швидшого позиціювання заготівки. І встановив посилені, міцніші металеві підбивачі.
- З'єднання типу "ластівчин хвіст" для мінімізації люфтів
- Робоча поверхня: 350 x 100 мм
- Висота від основи столу: 122 мм
- Хід по осі Х: 180 мм
- Хід за віссю Y: 50 мм
- Крок трапецеїдального гвинта: 3 мм
- Ціна поділки на маховиках: 0.05 мм
- Міжосьова відстань (для кріплення на станину): 102 мм
- 3 фрезеровані Т-подібні пази (12х6х5 мм), для встановлення закладних болтів
- Відстань між Т-пазами столу: 34 мм
- Діаметр прецизійних напрямних: 12 мм
- Діаметр силового столу: 14 мм
- Вага: 6.5 кг
- У комплекті кріпильний набір та інструкція англійською мовою
- Ціна: 3 833,80 ₴
